İNVERTER İLE AĞ ARASINDA ÖZEL PROJELER İÇİN MÜKEMMEL ARABİRİM.

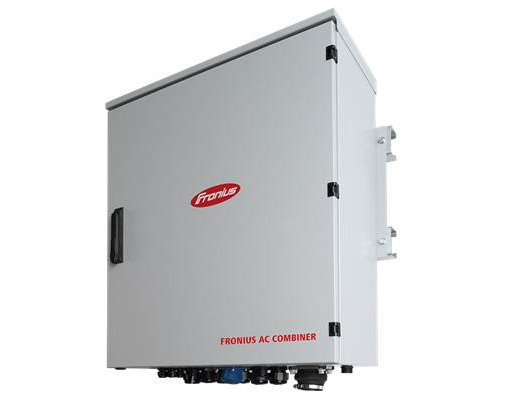

Fronius Symo ve Fronius Eco inverter serileri için üretilmiş olan Fronius AC Combiner, merkezi olmayan enerji santrallerinde inverter ile ana şebeke arasındaki mükemmel arabirimdir. Dahili AC yüksek gerilim koruması, hazır AC çıkış hatları ve servis prizi gibi çeşitli seçenekler sayesinde Fronius AC Combiner sizin özel FV projeniz için özelleştirilmiş bir çözümdür. Geçerli endüstri standartlarının ve testlerinin uygulaması ve en yüksek kaliteli malzemelerin kullanılması Fotovoltaik tesisin tüm yaşam döngüsü için maksimum kullanılabilirliği sağlar.
GENEL VERİLER
| Ölçüm akımı | 200,0 A |
|---|---|
| Ölçüm kısa devre akımı | 50 kA (Sigorta ile 250 A gG) |
| Çevre sıcaklığı-alanı | -25°C - +45°C |
| Ağ topolijisi | TN (evrensel: TN-C, TN-S ve TT ağları) |
|
Yüksek gerilim koruması 1)
|
Tip 1+2+3 yedekleme sigorta dahil 80 A |
|
Kaçak akım devre kesicisi 1)
|
Fronius Symo: - Fronius Eco: 4P-63A-100mA-A-type |
| AC giriş/çıkış | 3PN 400 / 230 V |
| Frekans | 50 Hz / 60 Hz |
| AC girişleri | Fronius Symo: 3 - 6 x maks. 20 kVA / Giriş, korunmuş 3P 50A NH000 Fronius Eco: 2 - 4 x maks. 27 kVA / Giriş, korunmuş 3P 63A NH000 |
| Maks. çıkış gücü | Fronius Symo: 120 kVA Fronius Eco: 108 kVA |
|
AC bağlantısı (giriş) 1) 2)
|
Fronius Symo: H07RN-F 5G10mm⊃2; Fronius Eco: EYY-J 5x16mm⊃2; |
| Maks. AC bağlantı kesiti (çıkış) | 5 x 150 mm⊃2; |
|
Veri iletişim bağlantısı 1) 2)
|
Bağlantı kablosu, 2m, korumalı, RJ45, UV dayanıklı |
|
Servis prizi 1)
|
1PN 230V/16A/30mA, CEE |
| Boyutlar (Yükseklik) | 750,0 mm |
| Boyutlar (Genişlik) | 700,0 mm |
| Boyutlar (Derinlik) | 300,0 mm |
| Ağırlık (güç gereksinimleri hariç) | 38,5 kg |
| Mahfaza | Açık alan dış kaplaması ALU 99,5HH toz boyalı RAL 7004 (Yağmur çatısı ve cephe montaj aparatı dahil) |
| Koruma derecesi | IP 54 |
| Normlar | EN 61439 2 |
